数字化多分拉漏板控制系统，具有如下功能：

全数字化控制；

 一次电压、一次电流、二次电压真有效值采集；

 漏板安全保护继电器输出；

 双通道模拟量可配置输出；

本地/远程无扰动切换（需上位组态实现）；

 通讯参数可配置功能；

 漏板温度补偿功能；

广泛通讯协议支持，兼容多平台上位系统（部分协议需要通讯站支持）

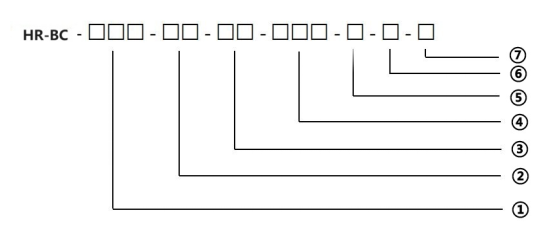

一、产品信息

①漏板数量，000~999整数；

②分拉控制数，1~10整数（选择1时即为单台主变，选择3即为一主两小）；

③上位通讯协议，DP :PROFIBUS DP / SC:MODBUS TCP / UA: OPC UA / DA: OPCDA / IP: TCP IP;

  （此项为远程通讯站对第三方通讯的数据接口，第⑤项为0时只支持MODBUS TCP）

④主调功器器额定电流：000~250 A

⑤远程通讯站选配：1：搭配远程通讯站 / 0:不搭配远程通讯站

  （不搭配远程通讯站，即只采购漏板控制柜）

⑥本地控制类型：1~9: 触摸屏控制（1~9台调功器配置一块触摸屏） / F : 面板控制

⑦上位组态服务：S: 上位组态服务 / N : 无需上位组态

注：

*辅助调功器默认为20A，如需调整需另行说明。

*变压器不包含在本产品内，如需配套另行说明。

二、典型架构

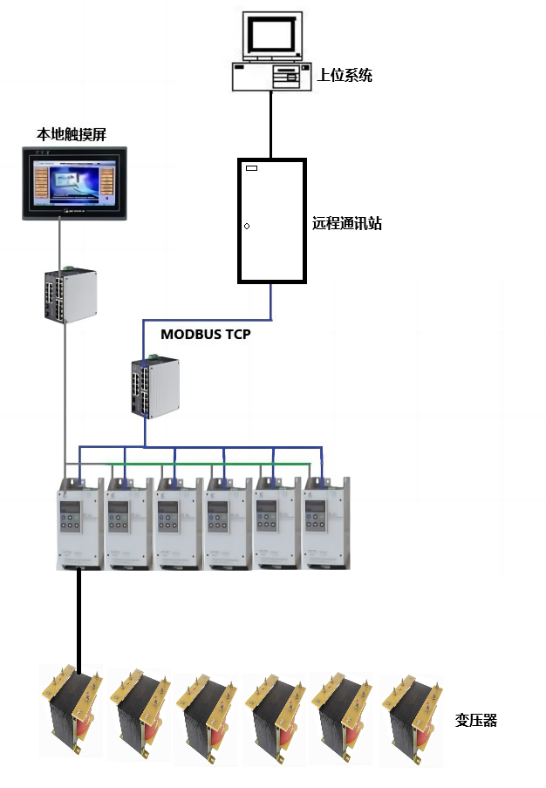

                                                      典型架构示意图

系统包含以下主要组件：

2.1上位系统：玻纤漏板主要操作系统，通常为DCS系统，也可以是PLC系统（此项不在本产品范围内，但最终的集中控制在该系统，我方可提供相关程序组态服务，如需采用我方控制系统，请选择我公司窑炉控制系统产品）；

2.2远程通讯站：集中采集数字调功器通讯控制字，并转换成上位系统需要协议；产品根据整个系统的总台数和上位系统通讯协议设计合理通讯站。

2.3数字调功器：本系统主要元器件，本产品以机柜成套形式出售，根据漏板总数和漏板的分拉数来组成漏板控制柜。

2.4本地触摸屏：实现本地控制的选件，简化操作和参数设置。

变压器：调功器输出经过变压器加载在漏板上实现升温加热，根据容量和漏板特性定制化选购。

三、性能指标：

3.1在负载漏板工艺稳定，热电偶温度补偿导线质量稳定，强弱电分开布线情况下，实现快速温度控制，漏板正常拉丝温度波动<=±0.3℃，漏板飞头期间温度波动<=0.5℃。漏板多分拉控制稳定运行

3.2电流限制功能，具备可设置电流限制功能，到达限制值，调功器开度保持；在清洗冷却器等操作时可以有效减少跳停和保护漏板

3.3纱团品质提升，整体纱团号数的准确性和稳定性得到提升，特别是上头纱团的品质

多分拉稳定控制，有效解决多分拉漏板自动控制中小变频繁保护跳停问题；有效减少多分拉炉位区域间的互相影响

3.4快速停电恢复：调功器具有远程批量复位功能，全自动重启调功器；并根据上位DCS系统自动升温程序自动开始合理升温。大大减少恢复生产时间。
