系统登录界面

        本系统将玻纤编织车间所有机台各生产关键性数据进行采集，生成厂内部分KPI指标，为生产管理者提供各时段、各机台、各产品的生产状况，协助其对生产调配优化决策的制定。

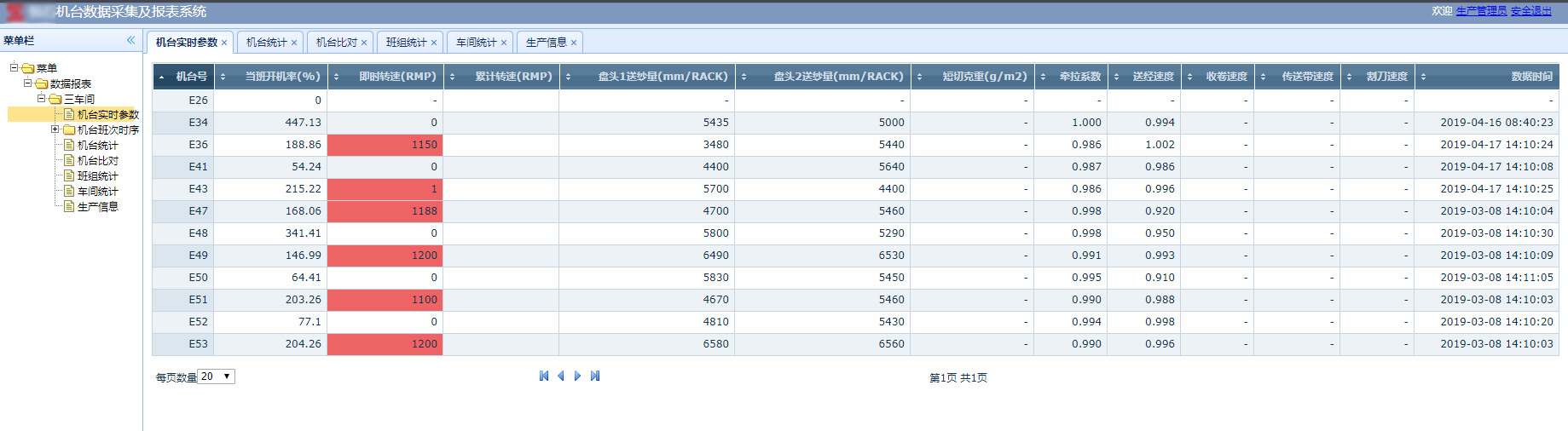

机台实时参数监控

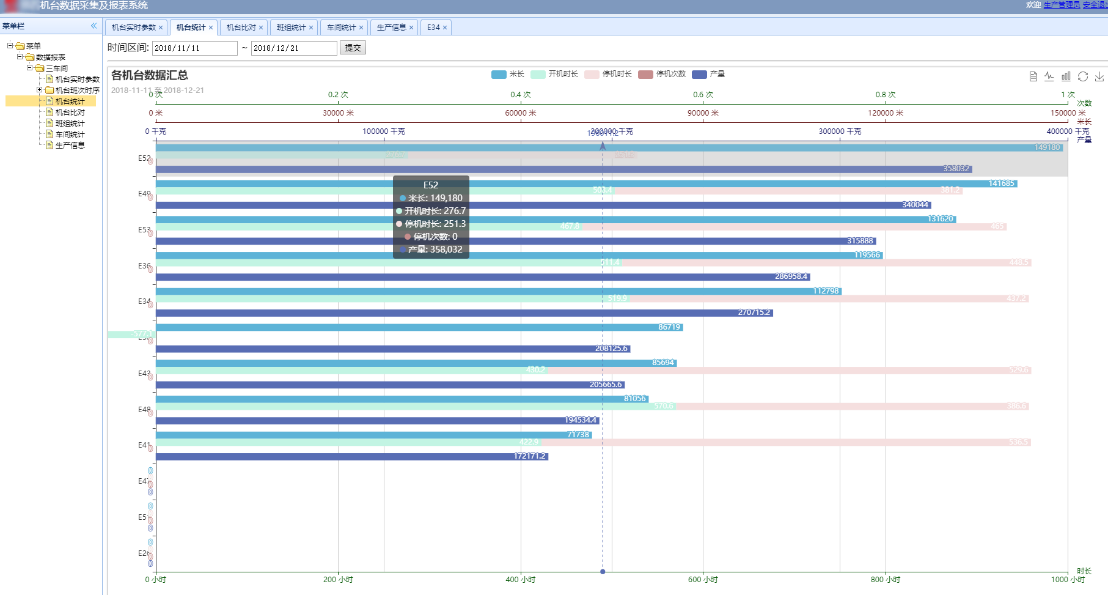

各机台数据汇总统计

        本系统通过OPC工业标准数据传输协议，将车间编织机台的多种生产数据进行实时不间断采集，所有原始数据采集进入统一的数据仓库，对原始数据作清洗整理、时间截面对齐。逐级升级数据业务等级，实现对最终厂内KPI指标对应参数的形成，从而生产相关报表图表，且每个报表图表都具有对生产关键环节的依赖性，关键生产环节对对应报表图表的数据形态变化具有很强的指向性。

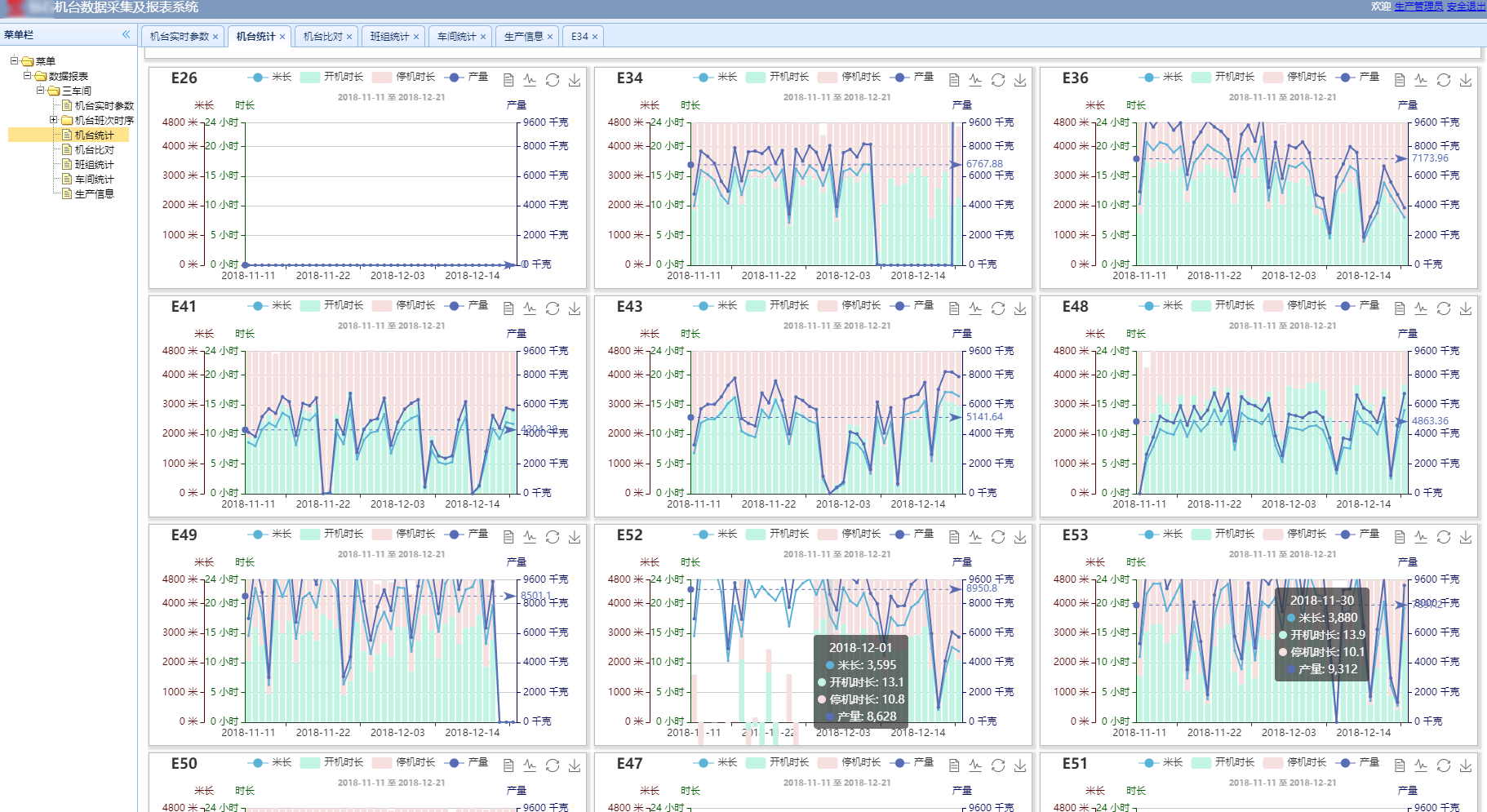

各机台生产数据统计

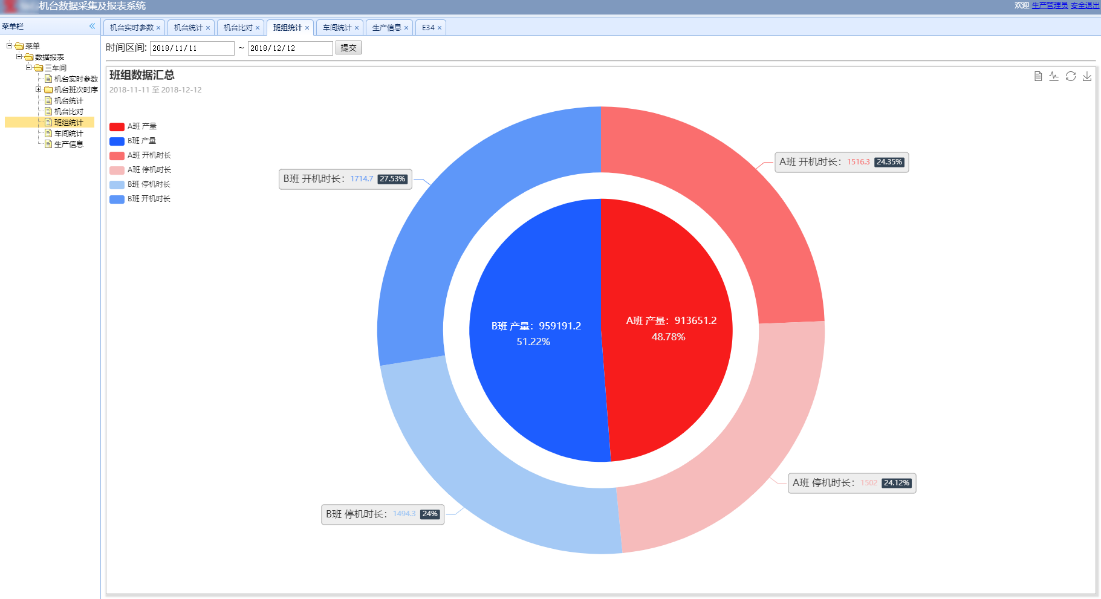

各班组生产数据统计

        数据可视化系统对车间机台生产状况具有全局的、精准的、快速的反映，通过此系统，生产管理者只需在自己办公室电脑，查看对应报表图表数据及变化趋势，便可直观便捷判断出近期产线生产状况，从而增强对生产状况的掌控，有效协助生产过程优化方案的制定。

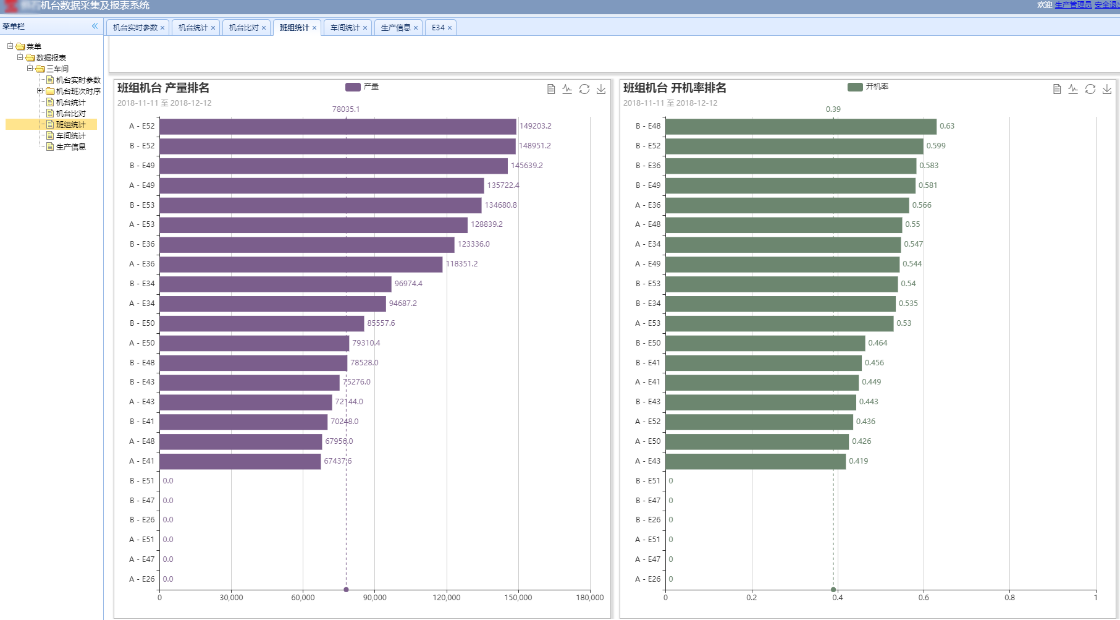

各班组产量排名及开机率排名
