本项目为桐乡生产园区雨污分流项目，项目覆盖了整个园区。由于园区的扩建以及地下管道的损坏，导致清水与污水管网相互串通，大大增加了污水站的处理量，将近达到满负荷，为减轻污水处理站的处理负担，方便运维人员及时掌握污水源的实时数据，上线雨污分流控制系统。

        雨污分流项目将整个园区划分成10几个区域，每个区域新建汇流水池，将区域内的污水引导至污水池，清水引导至清水池。实时监控汇流水池液位，通过1用1备的水泵将水分别排入污水处理区及清水沉淀区，进行集中处理。

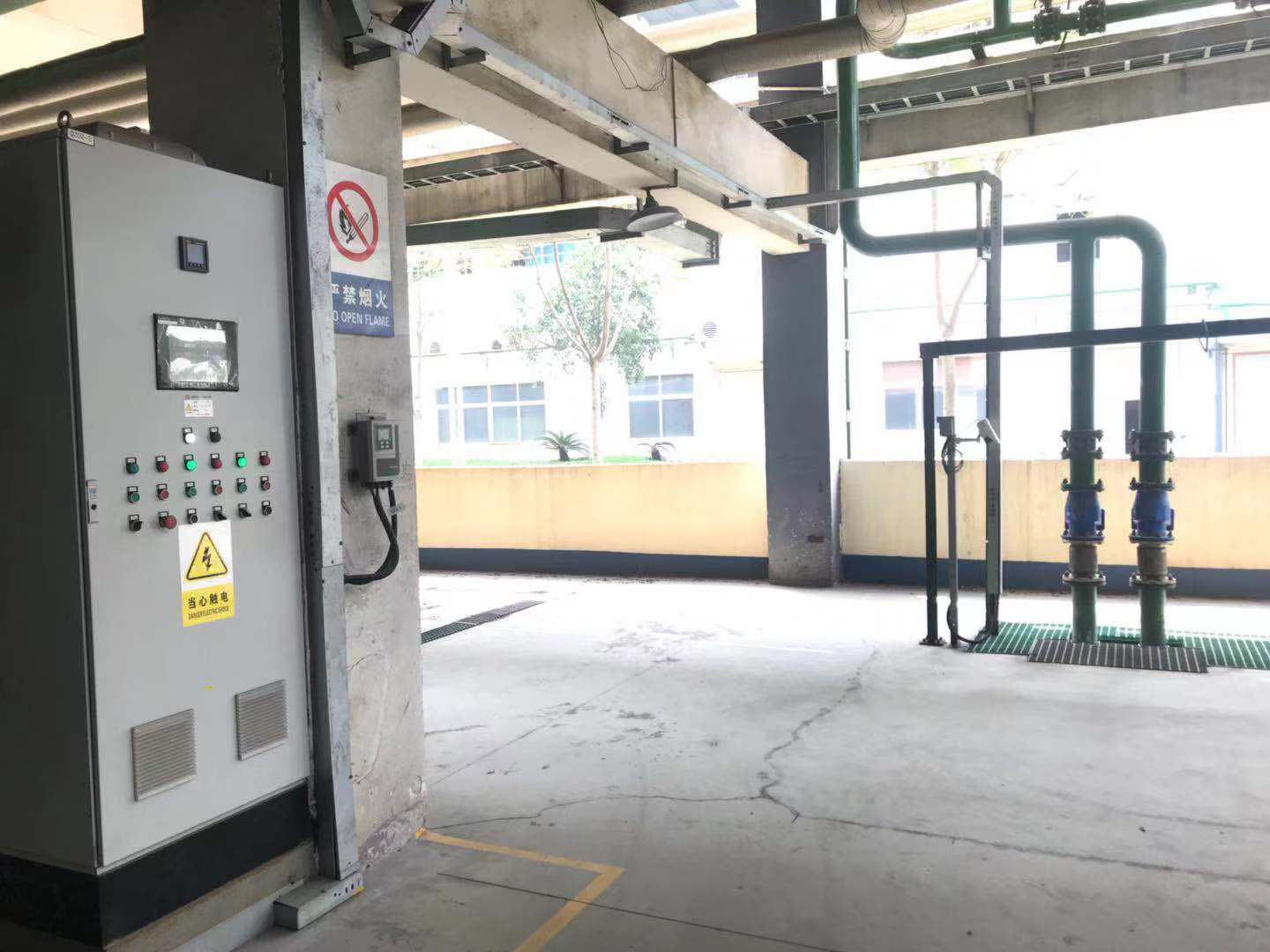

现场图

        整个雨污分流系统在每个区域就近设置控制柜，单独控制本区域 的供排水。并对每个区域设置了摄像头，能直接观察到现场情况。每个区域采用光纤组成环网，集中至控制室进行整体监控，并记录整个系统的清水，污水实时输送量，以及整个电能的消耗。视频数据也集中于控制室，可以清楚观察到每个区域的实际情况，保证整个一天万无一失。

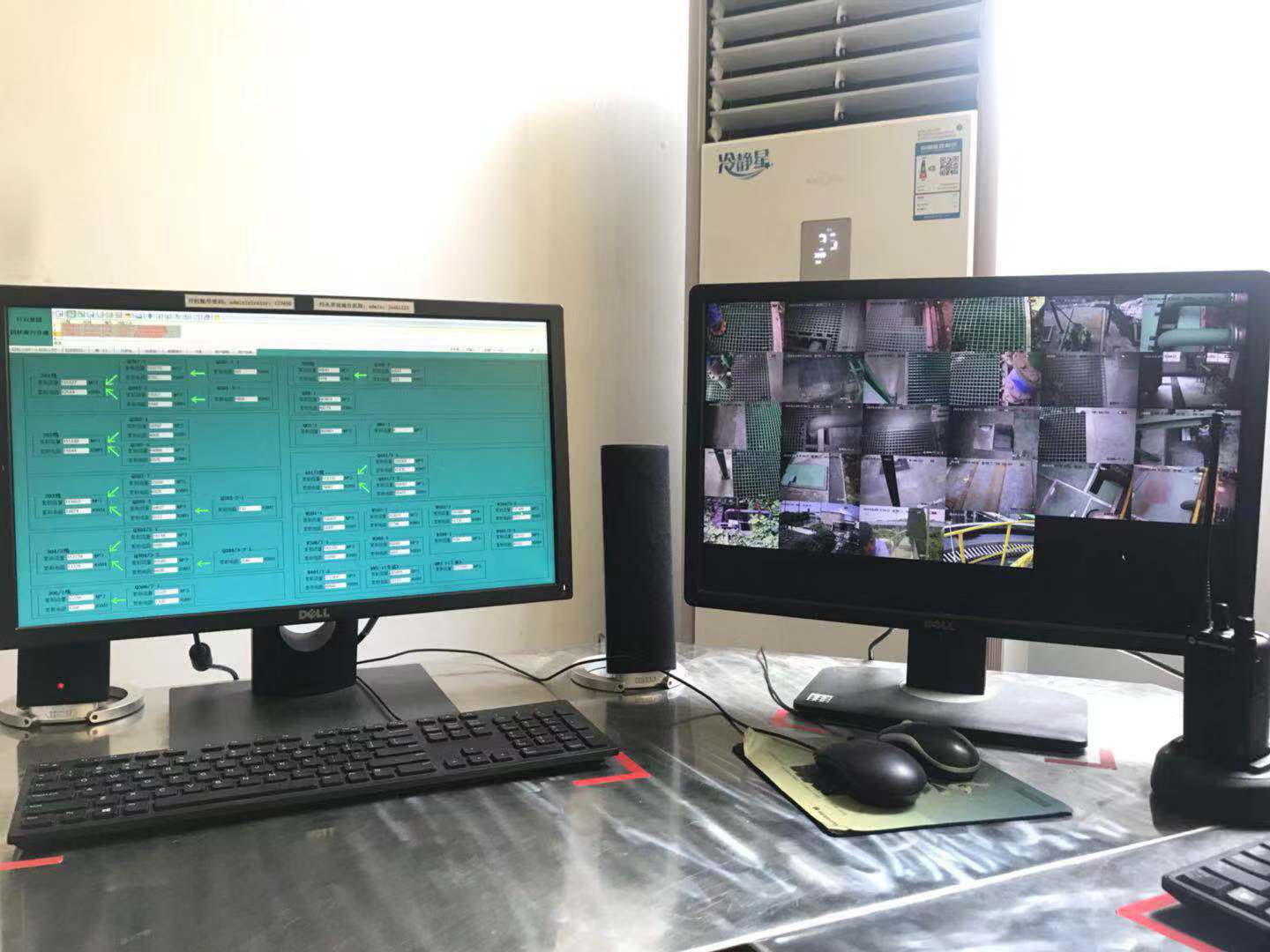

系统监控图

        每个区域全部采用三菱FX系列PLC控制，每个部分都有独立的控制器，拓展三菱以太网模块通过三菱以太网协议和上位机通信，上运用西门子WINCC软件来做系统监控画面。

        整个雨污分流系统的投用大大减少了污水站的日处理量，节约了经济成本，且通过记录污水日产生量的数据，合理分析污水来源，通过针对有效的方法，减少了污水的产生量。
